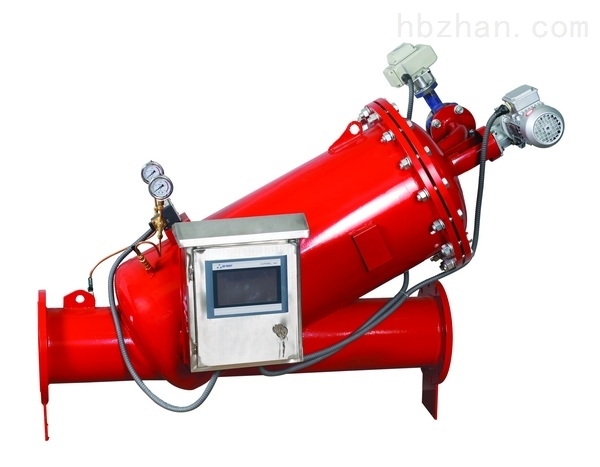

吸吮式自清洗過濾器是自清洗過濾器家族中常見且應用廣泛的一種類型。它特指采用負壓吸吮原理來清除濾元表面雜質的自動化過濾設備。


　　核心定義：一種通過電力驅動，利用內置的吸吮掃描器和排污系統，在系統壓差或定時信號觸發下，自動對濾元表面進行掃描和吸污，從而實現在線不停機清洗的精密過濾裝置。


　　吸吮式自清洗過濾器設備在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出；水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面*清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。


　　核心結構組件：


　　1.過濾組件：


　　濾籃/濾網：核心過濾單元，通常由不銹鋼316/304編織網或楔形絲網制成，決定過濾精度。采用多濾籃并聯設計，以提供巨大的有效過濾面積。


　　2.清洗系統：


　　吸吮掃描器：核心清洗部件。為一個中空的、一端封閉的鋼管，其上裝有精密的吸嘴。負責在旋轉過程中對準并吸走雜質。


　　驅動電機與減速機構：提供平穩、低速的旋轉動力，確保掃描器勻速轉動。


　　3.排污系統：


　　高速排污閥：通常為電動或氣動球閥，要求啟閉迅速，以在清洗時瞬間建立強大的吸力。


　　排污管路：連接排污閥，將污物引至安全排放點。


　　4.控制系統：


　　壓差傳感器：監測濾網兩側壓力變化的“感覺器官”。


　　PLC/智能控制器：設備的“大腦”，處理信號并發出指令。


　　控制箱：集成電氣元件，提供人機界面(按鈕、顯示屏)。


　　選型考慮因素：


　　1.處理水量；


　　2.系統的管道壓力；


　　3.用戶要求的過濾精度；


　　4.過濾雜質中懸浮物濃度；


　　5.過濾介質的有關物理，化學性質；


　　6.特殊用途自清洗過濾器。


　　安裝注意事項：


　　1.設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。


　　2.本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。


　　3.設備進水口、出水口、排污口均應加裝閥門(排污閥應為快速閥)
